線圈外觀篩選機——深圳市思普泰克科技有限公司

一：檢測內容及要求

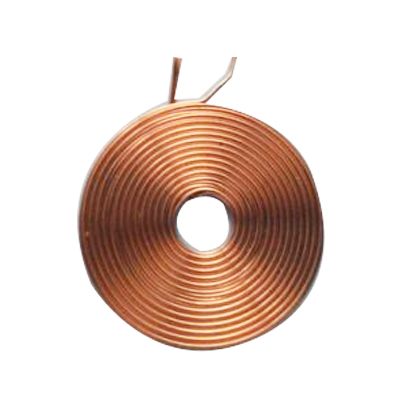

檢測工件面積：

             直徑18mm*高度3.8mm的樣件的外觀檢測

檢測內容：

               1:底面檢測磁板崩裂

               2:側面檢測線圈脫落、粘貼不良

               3:頂部檢測露銅（配同軸光）

               4:頂部檢測臟污（配環形光）

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量80-150件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機:4套,底部一個，側面一個，頂部兩個

5:工業鏡頭:4套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(皮帶送料、皮帶下料)。

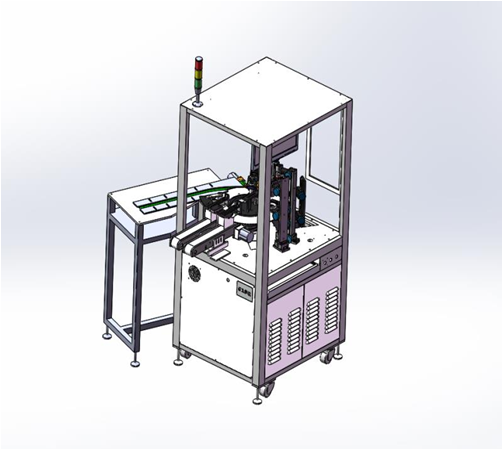

二.1： 設備外觀3D立體圖

三：1 底部檢測方式

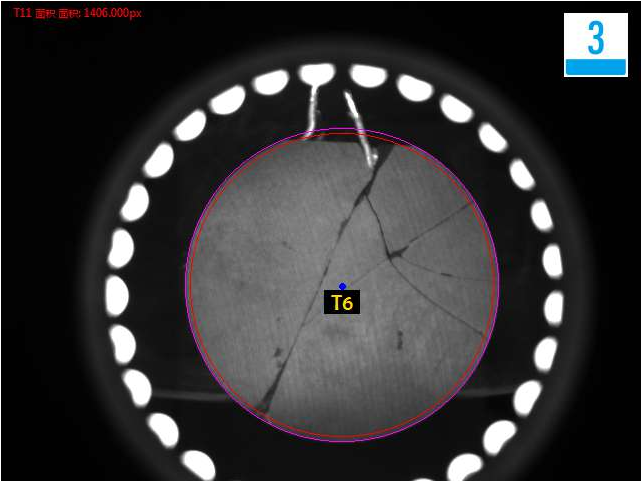

底部檢測崩裂不良品分析圖:NG

三：2側面檢測方式

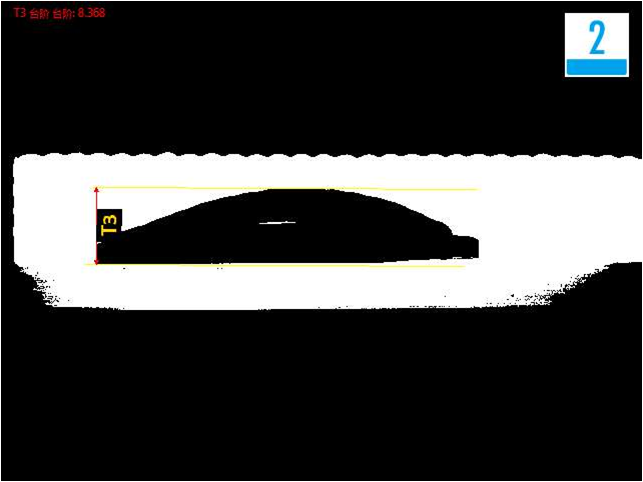

側面檢測粘貼不良分析圖:NG

三：2側面檢測方式

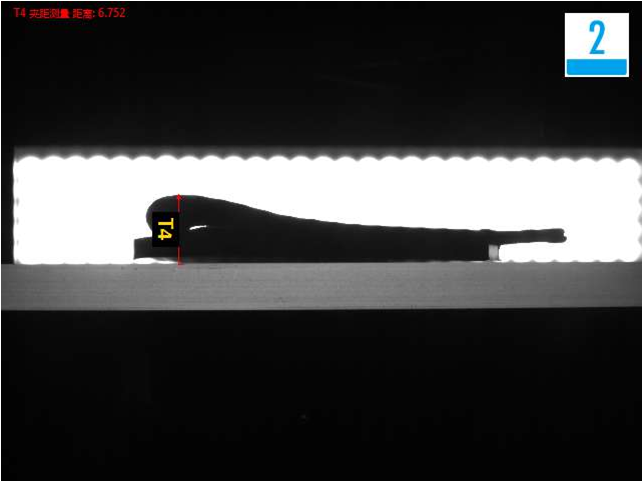

側面檢測線圈脫落不良分析圖:NG

三：3頂部檢測方式（一）

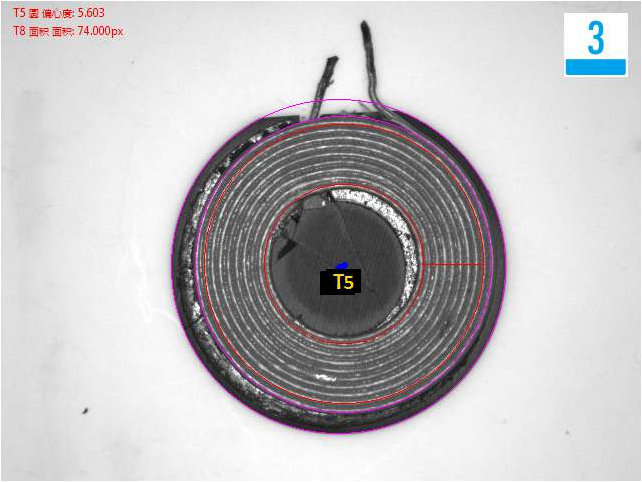

頂部檢測線圈偏移、臟污不良品效果分析圖:

三：3頂部檢測方式（二）

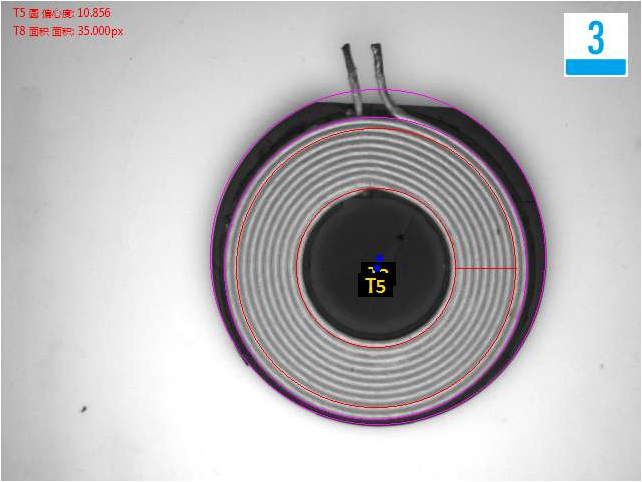

頂部檢測線圈偏移、露銅不良品效果分析圖:

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA，氣壓0.35～0.7MPa
